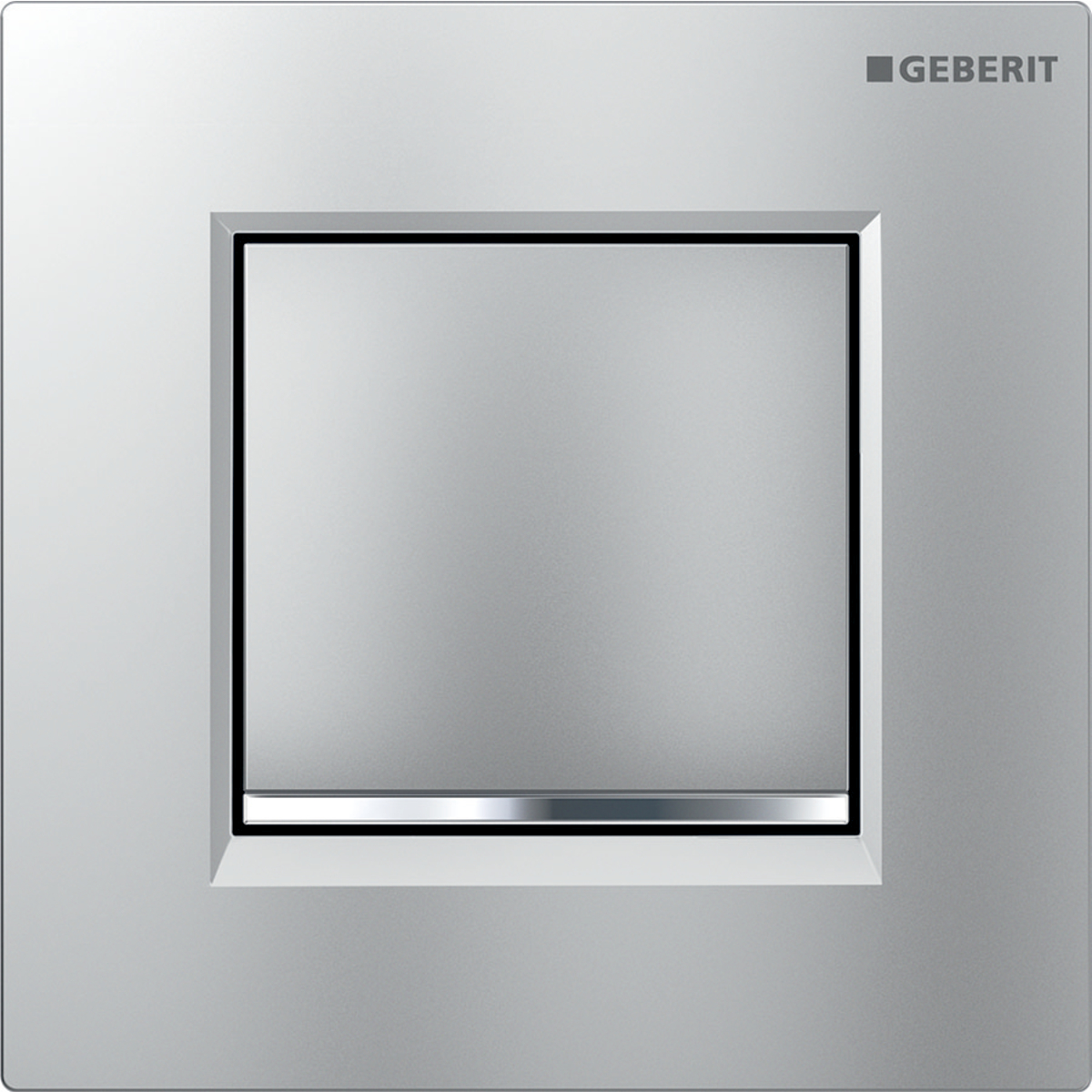

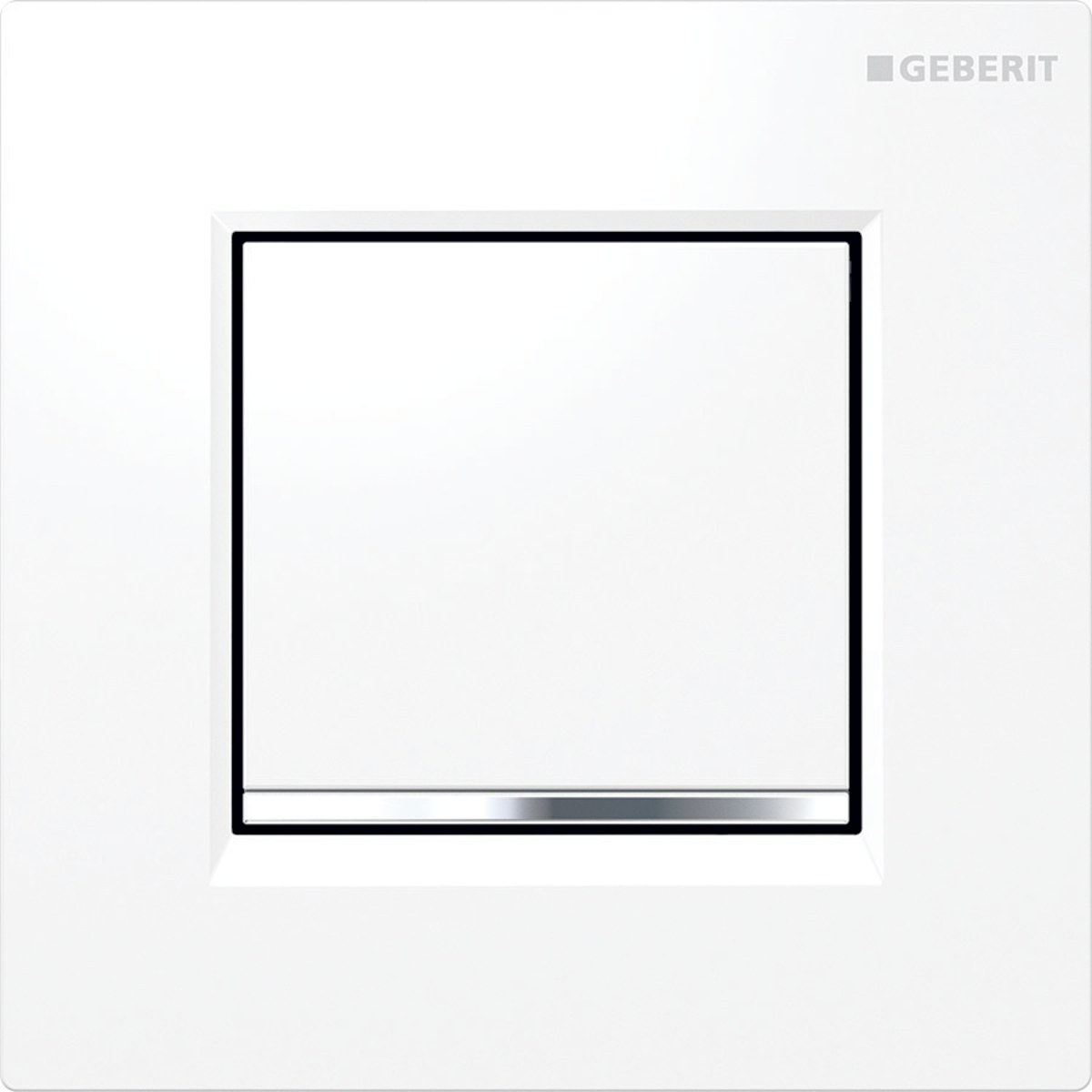

Ovládanie splachovania pisoárov Geberit s pneumatickým spúšťaním splachovania, ovládacie tlačidlo typ 30
Účely použitia
– Pre manuálne spúšťanie splachovania pisoárov
– Pre inštalačné prvky Geberit pre pisoár s ovládaním spredu
– Pre inštalačné prvky Geberit pre pisoár s ovládaním zhora
– Pre montáž do súprav pre hrubú montáž pre ovládania splachovania pisoárov Geberit (od roku výroby 2009)
Vlastnosti
– Ovládacie tlačidlo s poistnou závorou
– Nastavenie doby splachovania pomocou vzduchových dýz (pneumatické)
– Malá sila potrebná pre spustenie
– Malý zdvíhací pohyb
– Spustenie splachovania pri uvoľnení ovládacieho prvku
– Možnosť zmenšenia splachovacieho množstva pomocou škrtiacej skrutky súpravy pre hrubú montáž až na 0,5 l na jedno spláchnutie
– Skupina armatúr II podľa DIN 4109
Technické údaje
– Dynamický pretlak 100-800 kPa
– Maximálny skúšobný tlak vody 1600 kPa
– Maximálny skúšobný tlak vzduchu/inertného plynu 300 kPa
– Relatívna vlhkosť vzduchu < 100 %
– Maximálna teplota vody 30 °C
– Ovládacia sila < 12 N
– Prietok pri 1 bar bez regulátora prietoku 0.3 l/s
– Prietok pri 1 bar s regulátorom prietoku 0.18 l/s
– Výpočtový prietok 0.22 l/s
– Minimálny dynamický pretlak pre výpočtový prietok 100 kPa
– Rozsah nastavenia doby splachovania 4/8/12 s

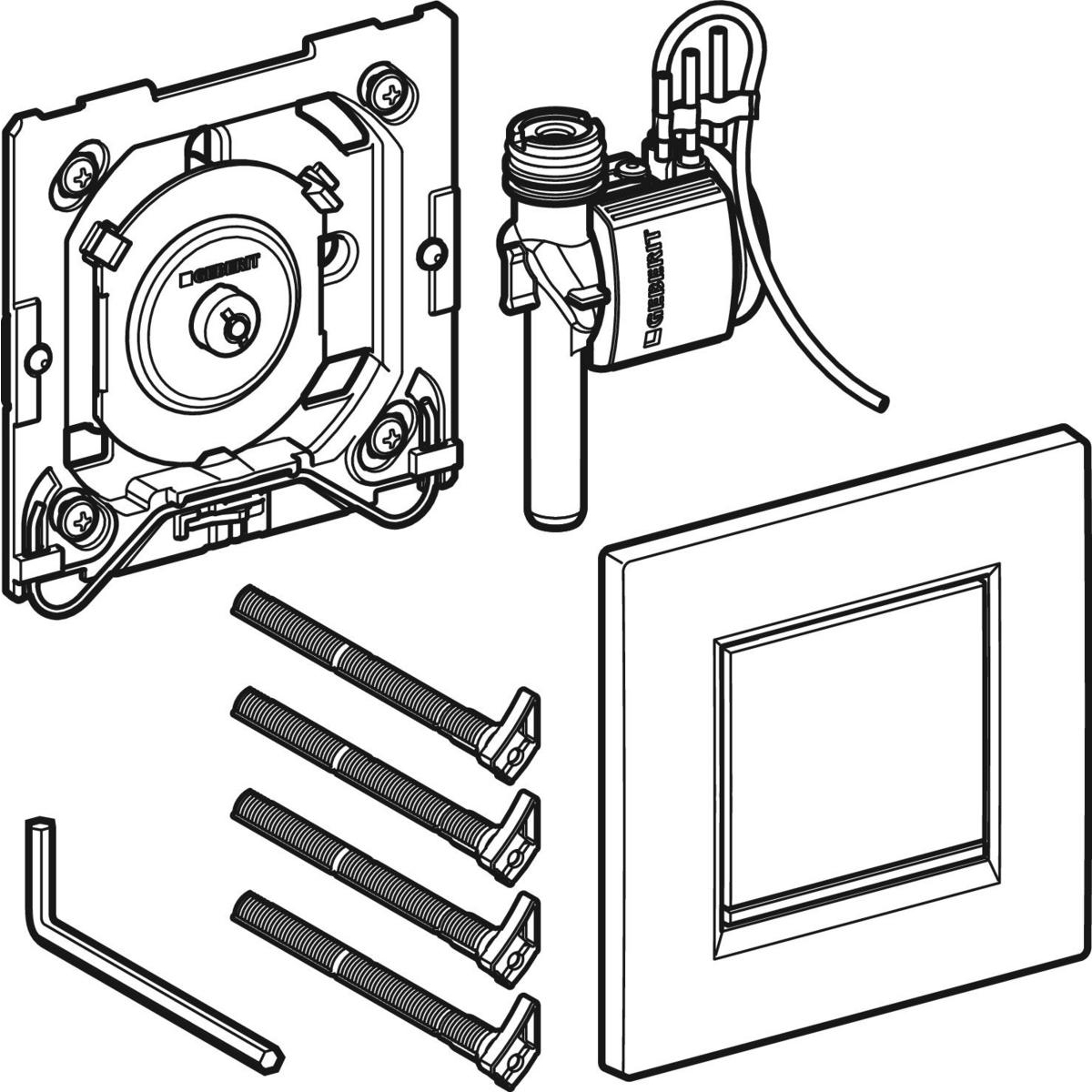

Rozsah dodávky
– Ovládacie tlačidlo typ 30
– Pneumatické spúšťanie splachovania, vopred namontované na upevňovacom ráme
– Pneumatický ventil
– Pripevňovací materiál
